混合线缆
适用于 FttA 移动网络的多功能线缆

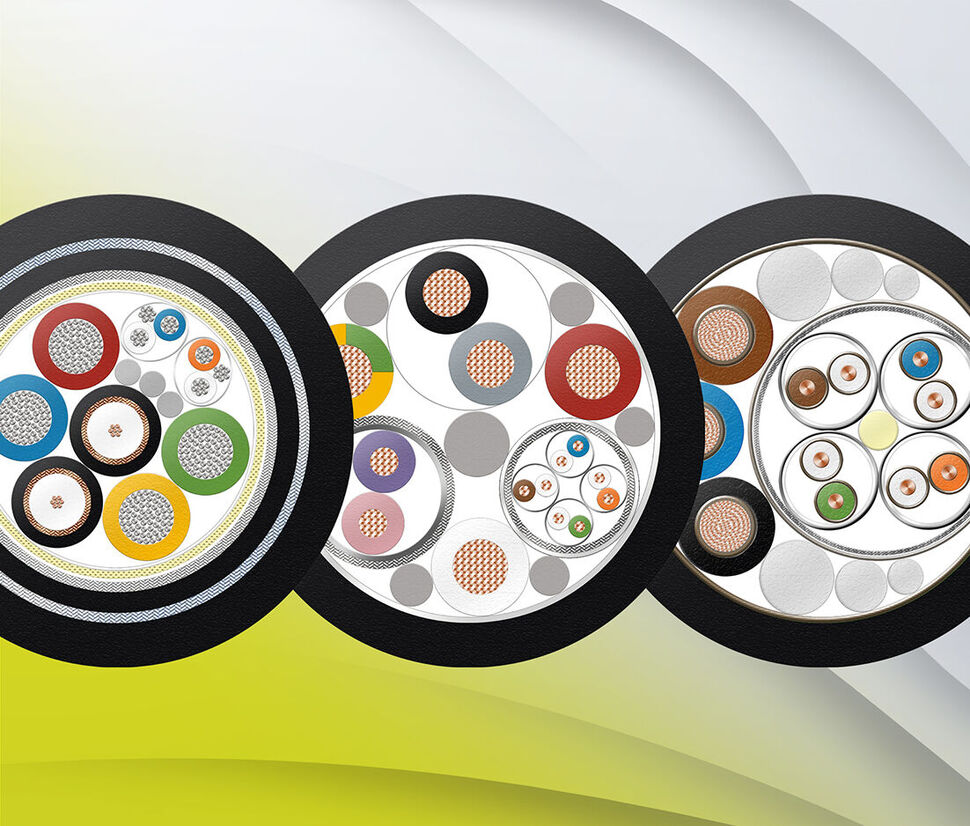

我们可以在混合线缆结构中组合不同的线缆元件，例如铜线、光纤、屏蔽线对、同轴线缆和管。因此，通过一根坚固的线缆即可实现数据、信号、电力甚至媒体的传输。对室内以及室外设备的布线来说，降低了空间要求，节省了安装时间。
除了移动网络、光纤到天线 (FttA) 和其他应用的光缆、电源线、数据线缆和跨接线缆，我们还提供专用于远程无线电安装的不同混合解决方案。这些方案能够在手机信号塔的远程无线电头端 (RRH) 和基站之间建立坚固且防风雨的连接。通过符合 IEEE 802.16 WiMax 标准的光缆或双绞铜缆实现数据传输。高性能电源线缆确保供电稳定。
这里展示的光纤解决方案可在超 100 m（328 ft）的安装长度内实现电力和数据传输，而不会受到干扰。
可选特性
- 无卤
- 不易燃
- 抗紫外线
- 耐寒、防风雨，适合户外应用
- 高机械强度
- VDE、UL 和 CSA 认证
- 使用单模或多模光纤
以下是贸联混合线缆的一些示例：
| 订单号 | L45466-D313-W36 | L46910-L2-H46 | L45467-J216-W15 |
|---|---|---|---|
| 型号标识 | 2Y(ST)CH 0.45/2.8-75 LI VZN LIH CH 2X0.75/1.9 VZN FRNC | I-V(ZN)H 2X1G62.5/125 L-Y CY 3X1X2.5 | 9Y(ST)C 4X2X0.5/0.98-100 LI LI9Y (ST)CY 3X1X2.5 |
| 护套材质 | FRNC | PVC | PVC |
| 机械性能 | |||
| 外径 | 8.0 mm (0.315") | 12.6 mm (0.496") | 9.9 mm (0.390") |
| 重量 | 93 kg/km (62 lb/1000 ft) | 218 kg/km (146 lb/1000 ft) | 233 kg/km (160 lb/1000 ft) |
| 允许温度范围 | 40℃ 至 80℃（40℉ 至 176℉） | 40℃ 至 80℃（40℉ 至 176℉） | 40℃ 至 80℃（40℉ 至 176℉） |
| 光学特性 | |||
| 光纤 | 多模 G62.5/125 | ||
| 最大衰减 | 850nm 3.2 db/km 1300nm 0.9 db/km | ||
| 电气性能 | |||
| 阻抗 | (75 ± 5) Ω | (100 ± 15) Ω | |
| 容量 | 67 nF/km | 48 nF/km | |
| NEXT 1 MHz | 65.3 dB | ||
| 衰减值 | 32 dB/100 m（400 MHz 时） | 32 dB/100 m（100 MHz 时） | |
| 特点及标准 |
|
|
|
